大丰雨璇磁性材料有限公司

生产工艺流程
2018/8/7　阅读次数：[5010]

钕铁硼生产工艺

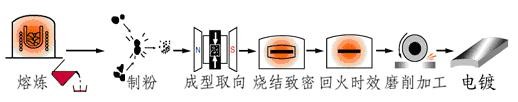

钕铁硼的制造采用粉末冶金工艺，将含有一定配比的原材料如：钕、镝、铁、钴、铌、镨、铝、硼铁等通过中频感应熔炼炉冶炼成合金钢锭，然后破碎制成3～5μm 的粉料，并在磁场中压制成型，成型后的生坯在真空烧结炉中烧结致密并回火时效，这样就得到了具有一定磁性能的永磁体毛坯。毛坯经过磨削、钻孔、切片等加工工序后，再经表面处理就得到了用户所需的钕铁硼成品。工艺流程如下图所示：

表面处理

烧结钕铁硼永磁材料是一种化学活性强的粉末冶金材料，其特性硬而脆、易被氧化腐蚀。基于这样的特点，目前采取的最有效的办法就是表面防护层。但钕铁硼烧结永磁体表面由于存在着在磨削加工时产生的恶化层和密度化不完全而产生的空孔、氧化相等，其表面处理必须采取必要的前处理和适当的电镀工艺，如下所示：

倒角→除油→酸洗→超声波清洗→电镀→老化→镀层检测

表面处理项目

表面处理	电镀锌	电镀镍	涂覆环氧	其它环氧
外观颜色	五彩或蓝白	光亮或哑光	黑、红等	黑、红等
镀层厚度（μm）	5～13	15～25	40～60	55～85
适用规格	片、块、瓦、环、柱等异型	片、瓦等中小规格	块、瓦、片等中大规格	块、片、瓦等中规格
经济成本	最低	较高	高	最高
应用范围	电声、电机、通讯、磁传动	电机、电声、仪表等	磁选、核磁共振等	电机、磁选、仪器等
PCT试验 120℃2atm100%RH	〇	100h	48h	100h
盐雾试验5%NaCl 35℃	24h	24～48h	200h	200h
结合力试验250℃×1h骤冷	OK	OK	OK	OK
湿热试验*80℃90%RH	〇	500h	300h	1000h
备注：打*标记为参考项，打〇标记为不检测项。

　　上一张：暂无相关信息！　
　　下一张：暂无相关信息！
